I. Produkteinführung
Die Prüfmethode der NBS-Rauchdichteprüfkammer leitet sich vom National Institute of Standards and Technology NIST (Vorgänger der NBS) in den Vereinigten Staaten ab und wurde in vielen Prüffeldern gefördert und angewendet.
Diese Prüfmethode kann zur Bestimmung des Rauchdichteniveaus von Kunststoffprodukten, nichtmetallischen Materialien im Schienenverkehr, nichtmetallischen Materialien in Schiffen, Draht- und Kabelprodukten usw. verwendet werden. Gemäß dieser Prüfmethode sind die allgemein anwendbaren Normen ASTM E662, ISO 5659-2 und die NES 711 Rauchdichteprüfmethode in nationalen Normen.
Diese Prüfnorm liefert genauere Prüfergebnisse als die frühere Methode des Rauchdichteprüfgeräts für Baumaterialien. Gleichzeitig verwendet der optische Sensor eine präzisere    Photovervielfacherröhre, die subtile Änderungen des Rauchgehalts in der Box erfassen kann; Wenn andere Prüfgeräte wie das Delge-Gasprüfröhrchen ausgewählt werden, kann die Luftfahrtnorm-Rauchtoxizitätsprüfung durchgeführt werden, und es kann mit der FTIR-Fourier-Infrarot-Transformationsausrüstung verbunden werden, um eine qualitative und quantitative Analyse des Rauchgehalts abzuschließen.

II. Leistungsmerkmale

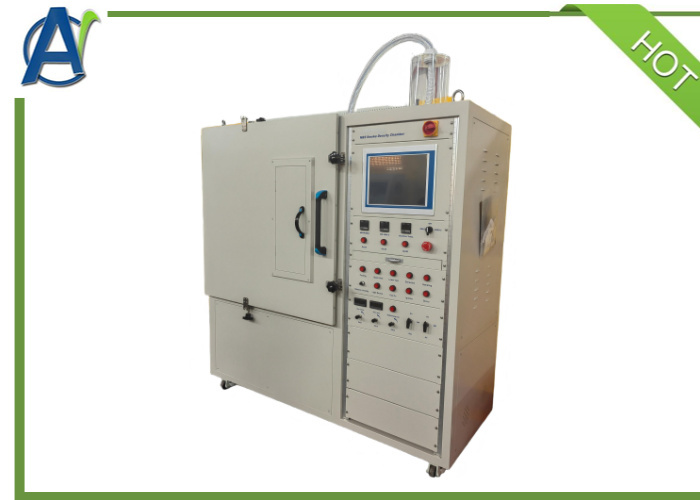

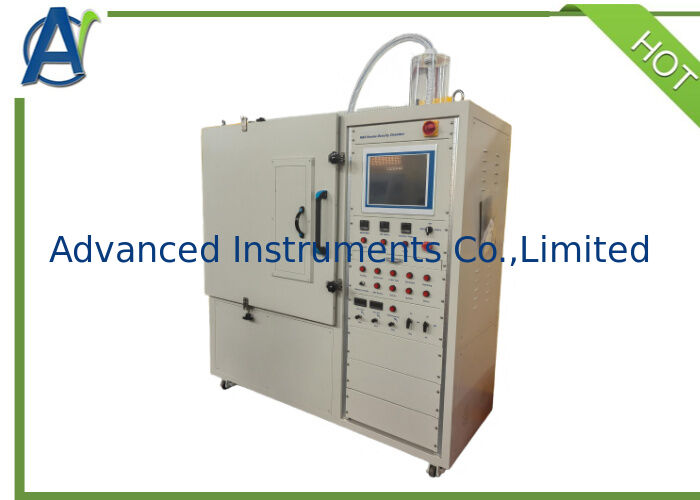

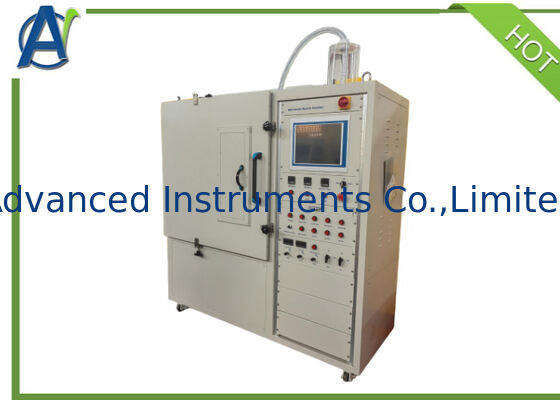

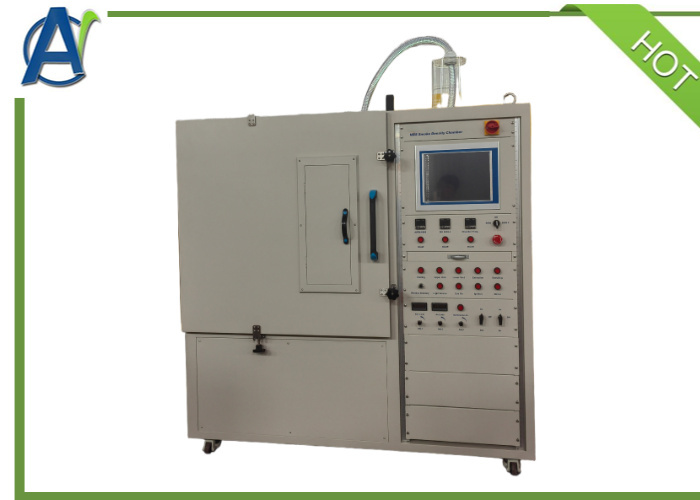

1. Die Innenabmessungen der Rauchdichtekammer betragen 914 mm x 914 mm x 610 mm, und sowohl die Innen- als auch die Außenwände sind mit einer PTFE-Beschichtung behandelt, die der Erosion stark korrosiver Gase widersteht und die Lebensdauer der Kammer erheblich verlängert;

2. Die Kammer verfügt über ein vollständig zu öffnendes Türdesign, das dem Benutzer die Reinigung des Inneren der Prüfkammer erleichtert. Beim Austausch verschiedener Standard-Prüfzubehörteile kann auch die Effizienz erheblich gesteigert werden;

3. Hilfsheizgeräte an der Außenwand des Prüfkammerabteils installieren und die Temperatur im Inneren der Kammer gemäß den unterschiedlichen Standardanforderungen einstellen;

4. Explosionsgeschützte Aluminiumfolienvorrichtung im Inneren der Kammer installieren, die das persönliche Risiko des Prüfpersonals im Falle von Unfällen reduzieren kann;

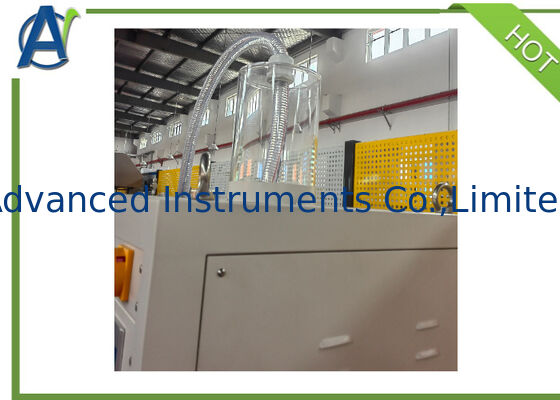

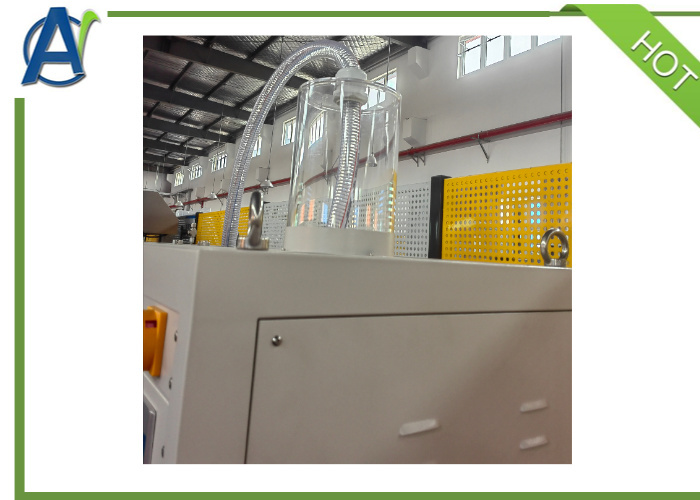

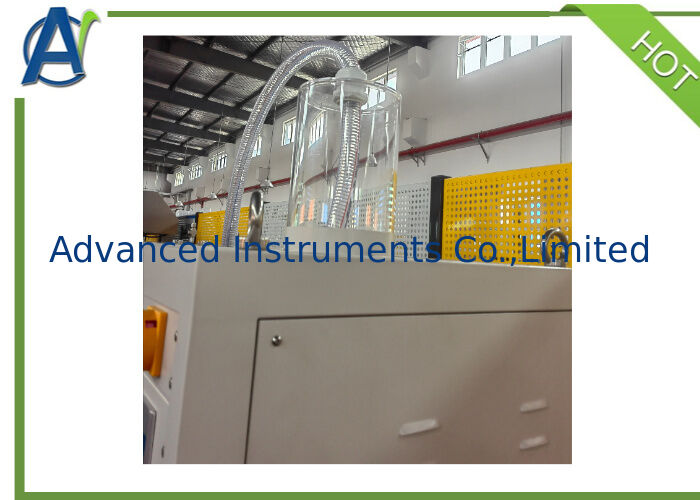

5. An der Oberseite der Kammer befindet sich eine Druckentlastungsöffnung, die mit einer Druckregelkapazitätsflasche verbunden ist und den Innendruck der Kammer einstellen kann;

6. Sowohl die Ober- als auch die Unterseite der Kammer sind mit automatischen Hubzylindern zum Ansaugen und Ausstoßen von Rauch ausgestattet;

7. Ausgestattet mit einer ASTM E662 Strahlungsheizvorrichtung, die eine thermische Strahlung von 25 KW/M2 liefern kann;

8. Ausgestattet mit einem ASTM E662 Standard-Sechs-Kopf-Brenner, der in Verbindung mit einem Strahlungsheizgerät für Flammenverbrennungsprüfungen verwendet werden kann;

9. Bereitstellung eines luftgekühlten Kupferplattenkalorimeters, das während der Prüfung seine Oberflächentemperatur durch Rückkühlung einstellen kann;

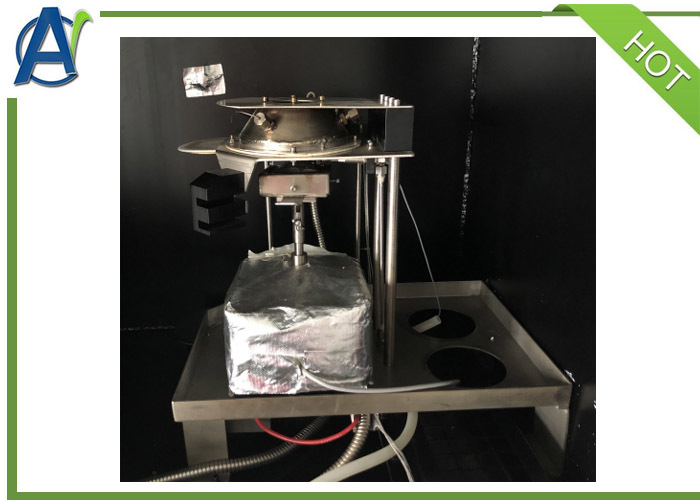

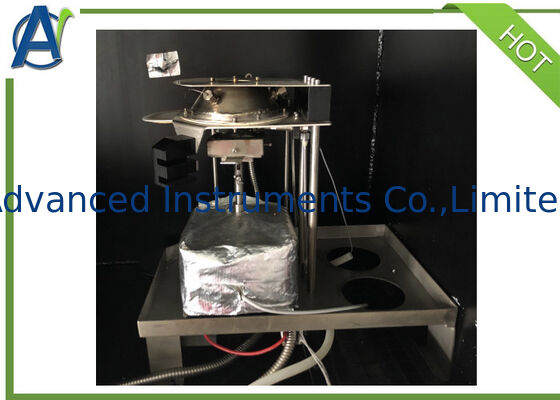

10. Ausgestattet mit einer ISO 5659-2/GB/T8323 Strahlungskegelvorrichtung, die eine thermische Strahlung von 50 KW/M2 liefern kann;

11. Bereitstellung von ISO 5659-2/GB/T8323 Standard-Offenflammenbrennern, die für Flammenverbrennungsprüfungen mit einem Strahlungskegel verwendet werden können;

12. Bereitstellung eines SB wassergekühlten Wärmestrommessers mit begleitendem Standard-Messzertifikat;

13. Es kann mit einer selbstzirkulierenden Kühlwasserquelle ausgestattet werden, ohne dass eine externe Kühlwasserquelle erforderlich ist, was für den Benutzer bequem ist;

14. Ausgestattet mit einer Wägevorrichtung, die MOD-Rauchdichteprüfungen und Material-Thermogravimetrie-Prüfungen durchführen kann;

15. Der Sensor hat einen Bereich von 0-2000 g und eine Genauigkeit von 0,1 g;

16. Ausgestattet mit einem NES 711 Offenflammenbrenner und Mischgebläse (optional);

17. Der Wechsel zwischen dem Strahlungsheizgerät und dem Strahlungskegel erfolgt über Luftfahrtkupplungen, und der Benutzer muss nur einstecken und ausstecken, um den Wechsel zwischen verschiedenen Standard-Prüfgeräten abzuschließen;

18. Eine optische Kassette ist an der Oberseite der Kammer installiert, und die Lichtquelle ist eine Seitenfenster-Photovervielfacherröhre mit S-4 Frequenzgang. Die Transmissionsgenauigkeit kann 0,0001 % erreichen;

19. Es kann automatisch in drei Stufen schalten: Klar, Filter und Dunkel, basierend auf Änderungen des Rauchdichtestatus;

20. Die Installation eines ND2 Neutral-Expansionsfilters in der Kassette erleichtert nicht nur die Selbstkalibrierung durch den Benutzer, sondern schaltet auch automatisch die Gänge während der Prüfung um;

21. Der untere Teil der Kammer ist eine Glühlampenlichtquelle, die eine gleichmäßige Lichtpunktleistung liefern kann;

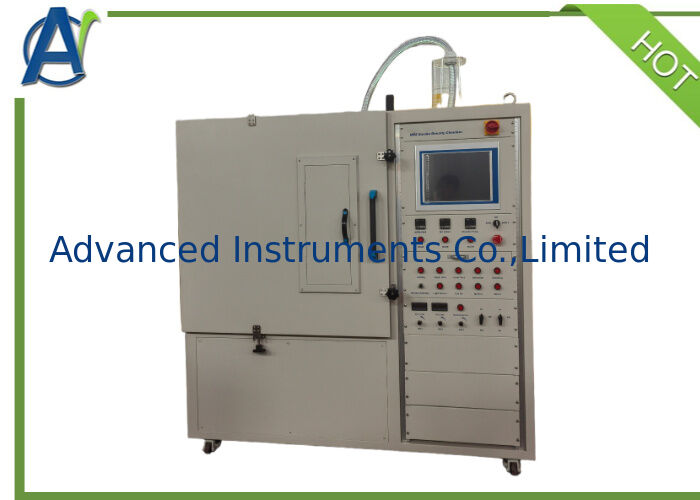

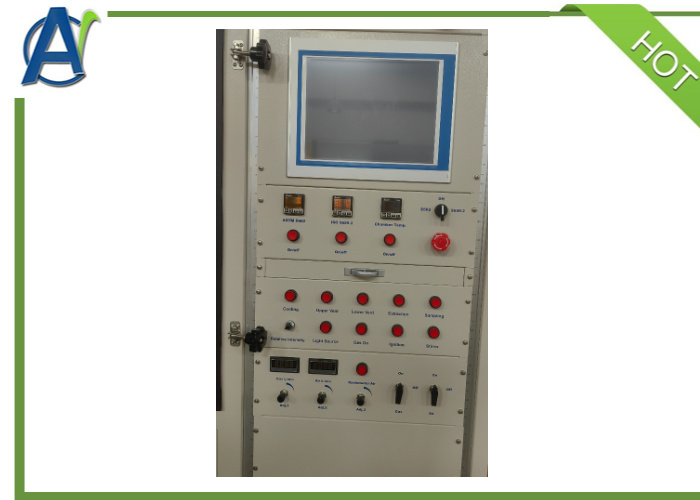

22. Die Rauchdichteprüfkammer ist als integriertes System konzipiert und mit einem Touchscreen-Computer ausgestattet. Benutzer können die Testsoftware verwenden, um den gesamten Prozess über den Computer einzustellen und zu steuern

III. Installationsanforderungen

ISO 5659-2 vs ASTM E662

Beide Normen verwenden die NBS-Einzel-geschlossene Rauchkammer und messen die spezifische optische Dichte (Ds) von

Rauch durch Lichtabschwächung. Die Probenmontage, der Heizertyp, der Wärmefluss und der Anwendungsbereich unterscheiden sich jedoch

erheblich. Prüfergebnisse sind zwischen den beiden Normen NICHT direkt austauschbar.

Wichtige Hinweise

1. Gleiche Kammer, gleiches photometrisches Messprinzip, aber unterschiedliche Wärmeübertragung und Proben

Orientierung erzeugen unterschiedliche thermische Zersetzungsbedingungen. Ein Material liefert normalerweise unterschiedliche Ds-Werte

zwischen ISO 5659-2 und ASTM E662. Vergleichen Sie Ds-Zahlen nicht kreuzweise.

2. ISO 5659-2 erlaubt den höheren Wärmefluss (50 kW/m²), der eine schwerere Feuereinwirkung simuliert.

3. ASTM E662 ist die historische ursprüngliche NBS-Rauchkammer-Methode; ISO 5659-2 hat die Kammer angepasst, aber

das Heiz- und Probenaufbausystem neu gestaltet.

Typische Verwendung

• ISO 5659-2: EN 45545 (Bahn), IMO-Schiffsmaterialien, EU-Kunststoff-Brandschutzanforderungen
• ASTM E662: US-Bauvorschriften, Flugzeuginnenräume, NFPA-Anforderungen
