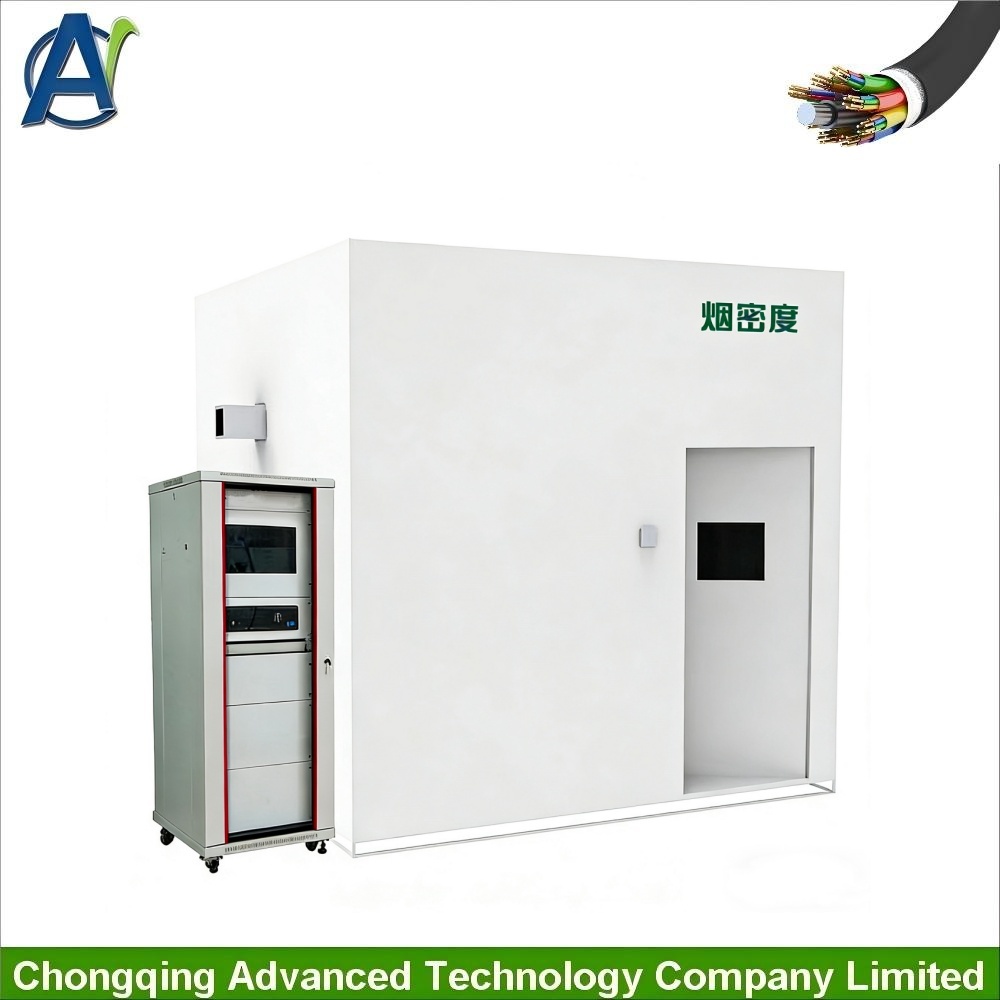

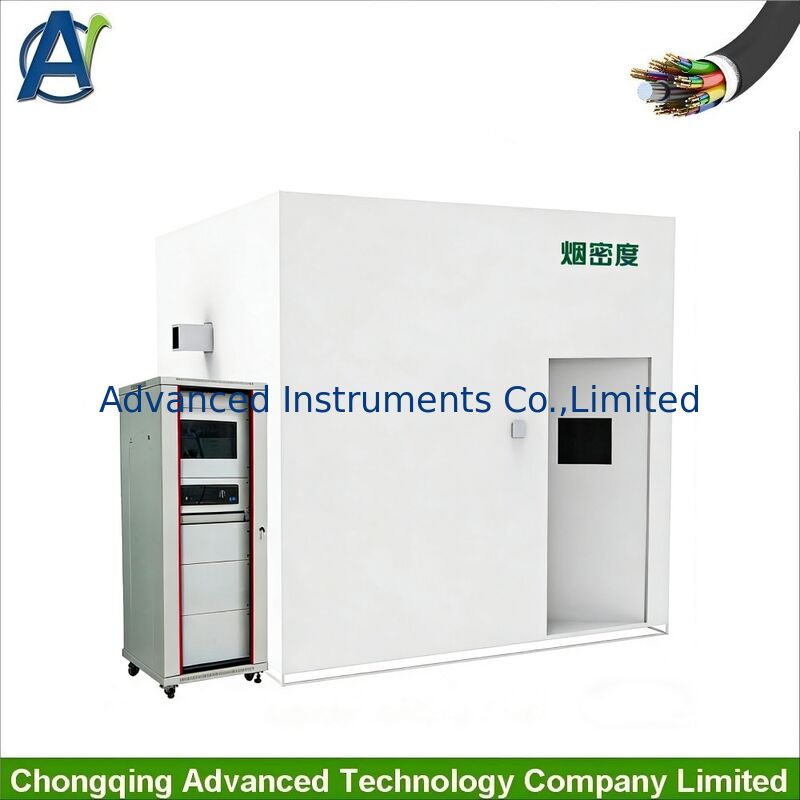

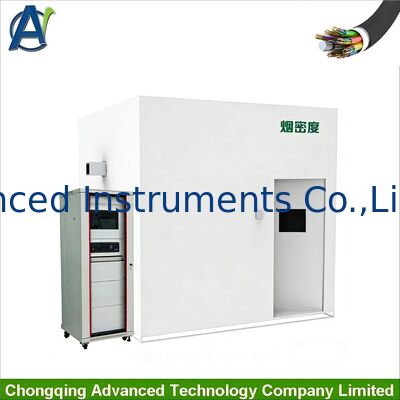

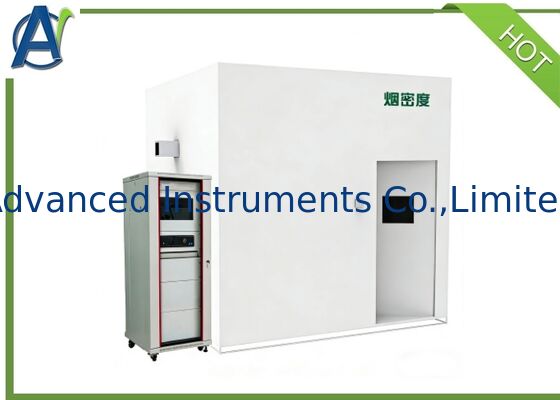

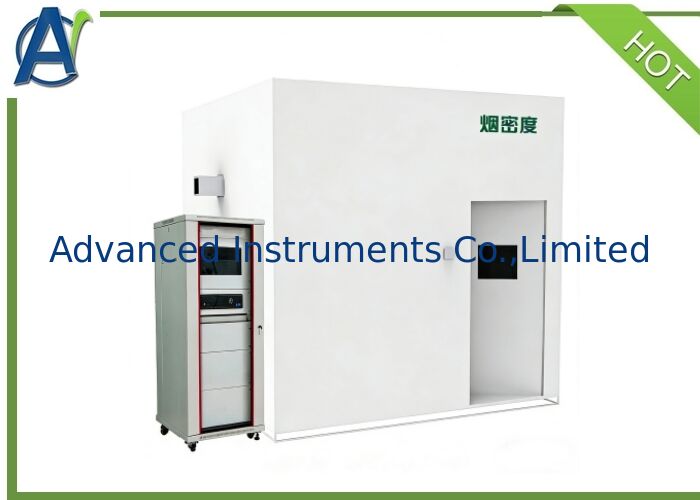

IEC 61034 3M Würfel (Draht und Kabel) Rauchdichtemesskammer für Feuerprüfgerät

Testindex: Optische Dichte (OD) und spezifische optische Dichte (DS) des Rauchs

Messprinzip: Lambert-Bier-Gesetz

Messmethode: Die Rauchdichte wird durch den Anteil der Lichtdurchlässigkeit von Rauch an der vom optischen System gemessenen anfänglichen Lichtdurchlässigkeit ausgedrückt. Berechnung der maximalen spezifischen optischen Dichte anhand des minimalen Prozentsatzes der Lichtdurchlässigkeit.

Standards:

IEC 61034 -1~2 – 2013

GB/T17651.1~2-1998

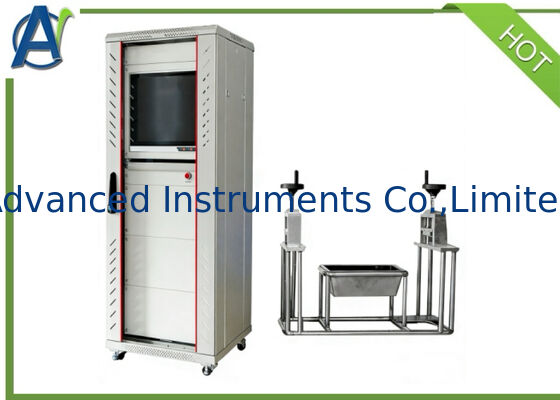

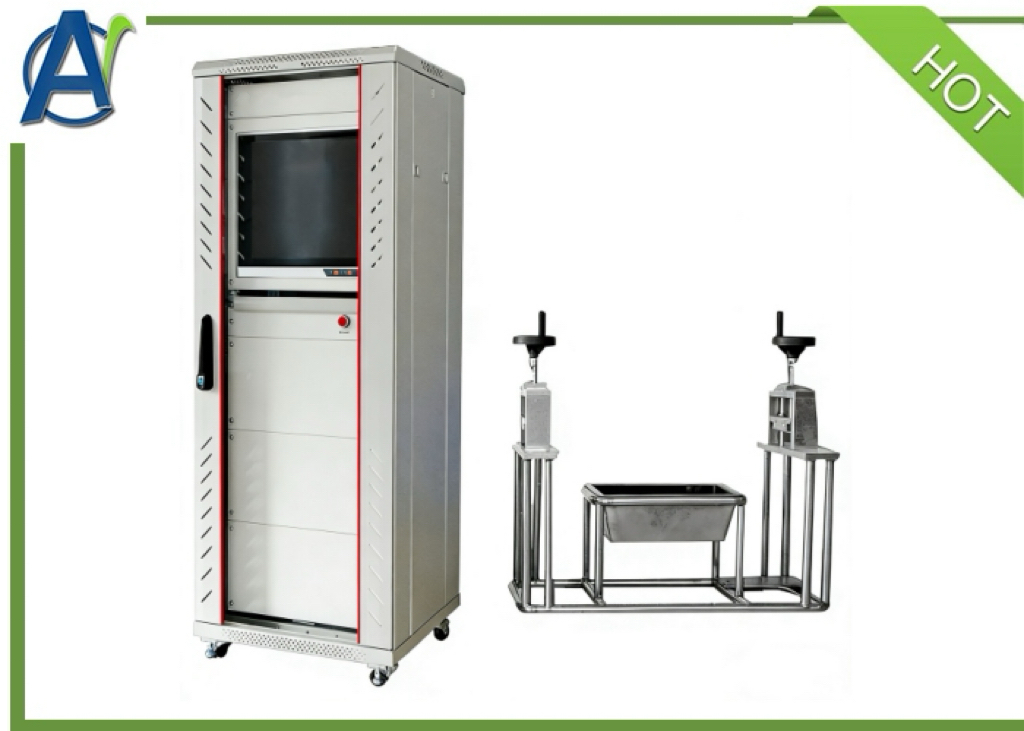

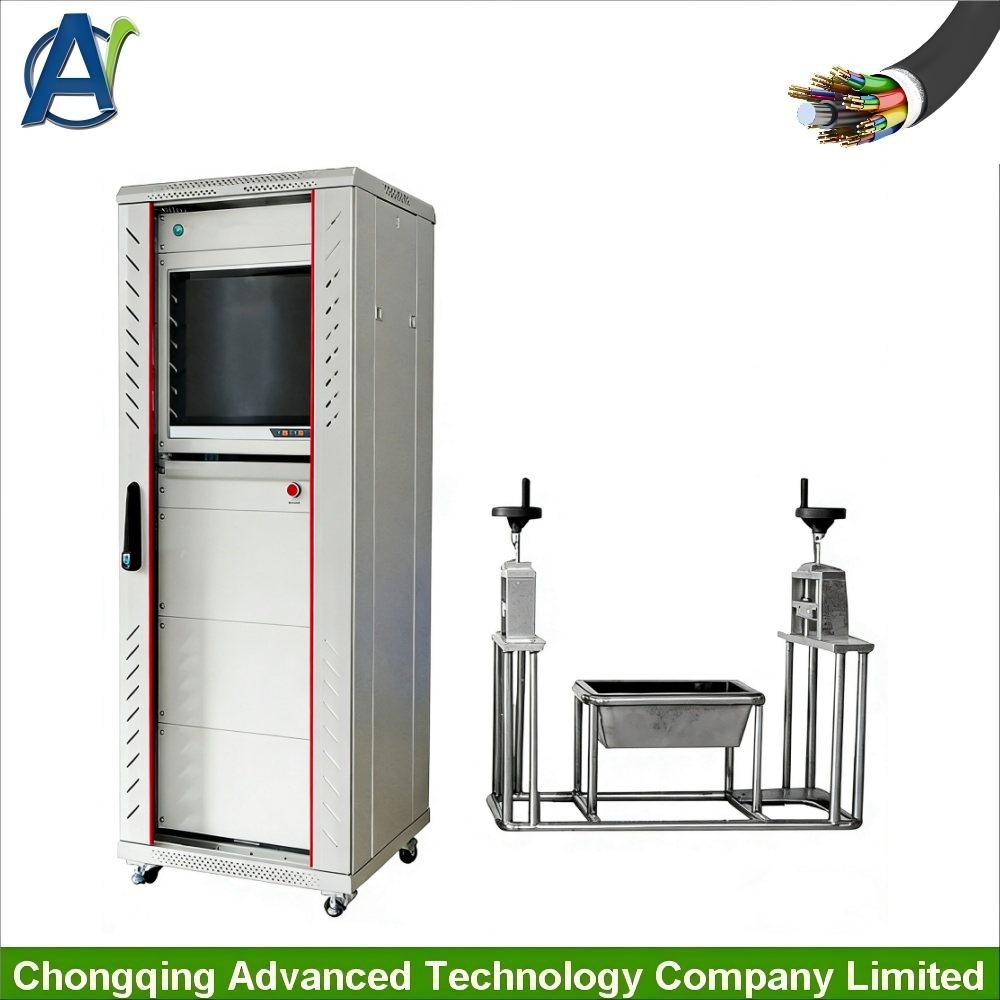

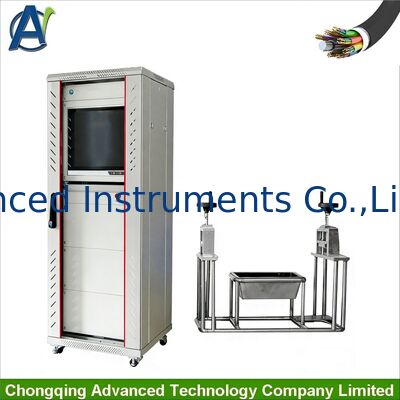

Brenngerät:

1.Verwenden Sie die langpoligen Zündgeräte, um die Sicherheit des Prüfpersonals zu gewährleisten. Flammenprüfmaschinenständer aus Edelstahl mit automatischer Probenhalterung.
2. Alkoholtablett aus Edelstahl:
Innenmaße der Unterseite: 210 mm x 110 mm
Innenmaße oben: 240 mm x 140 mm
Höhe: 80 mm

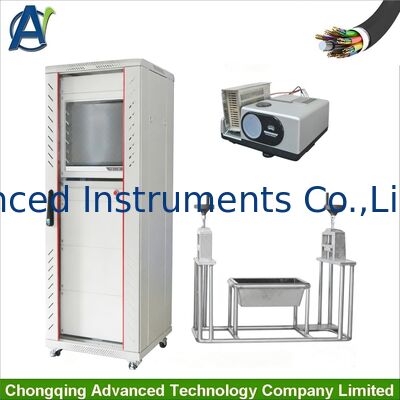

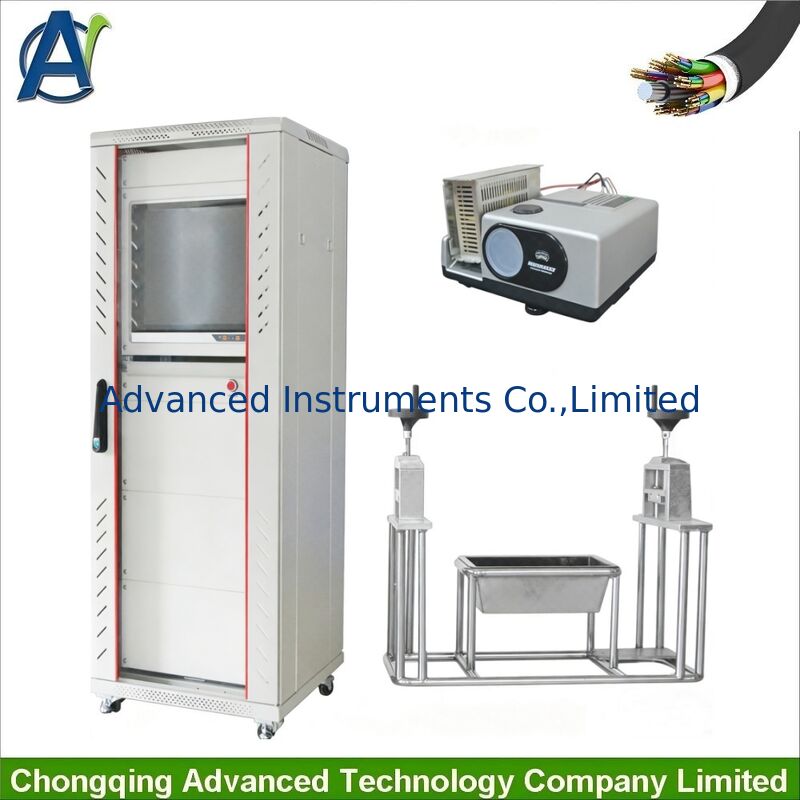

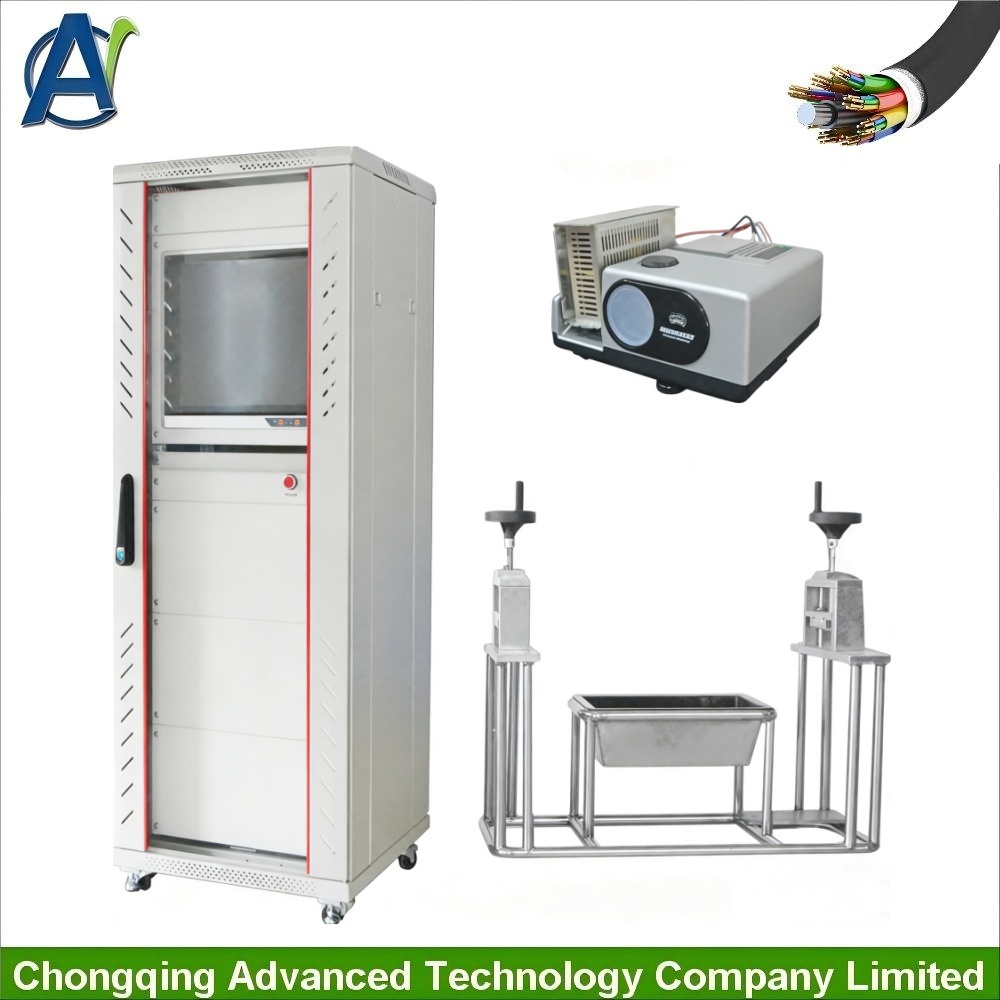

Optisches System:

1.Verwenden Sie die neu strukturierte Lichtquelle des optischen Systems, die aus Deutschland importiert wird

2.Der Lichtempfänger besteht aus importierten hochauflösenden Batterien

3. Wolfram-Quarz-Halogenlampe: Spannung: DC 12 V; Leistung: 100 W

4.Nomineller Lichtstrom: 2000 lm ~ 3000 lm

5. Nominale Farbtemperatur: 2800 K ~ 3200 K

6. Linsenstrahl: 1,5 m ± 0,1 m (einstellbar)

7. Optischer Empfänger bestehend aus importierten hochauflösenden Silizium-Fotozellen

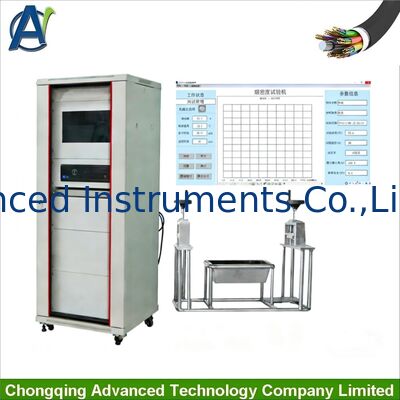

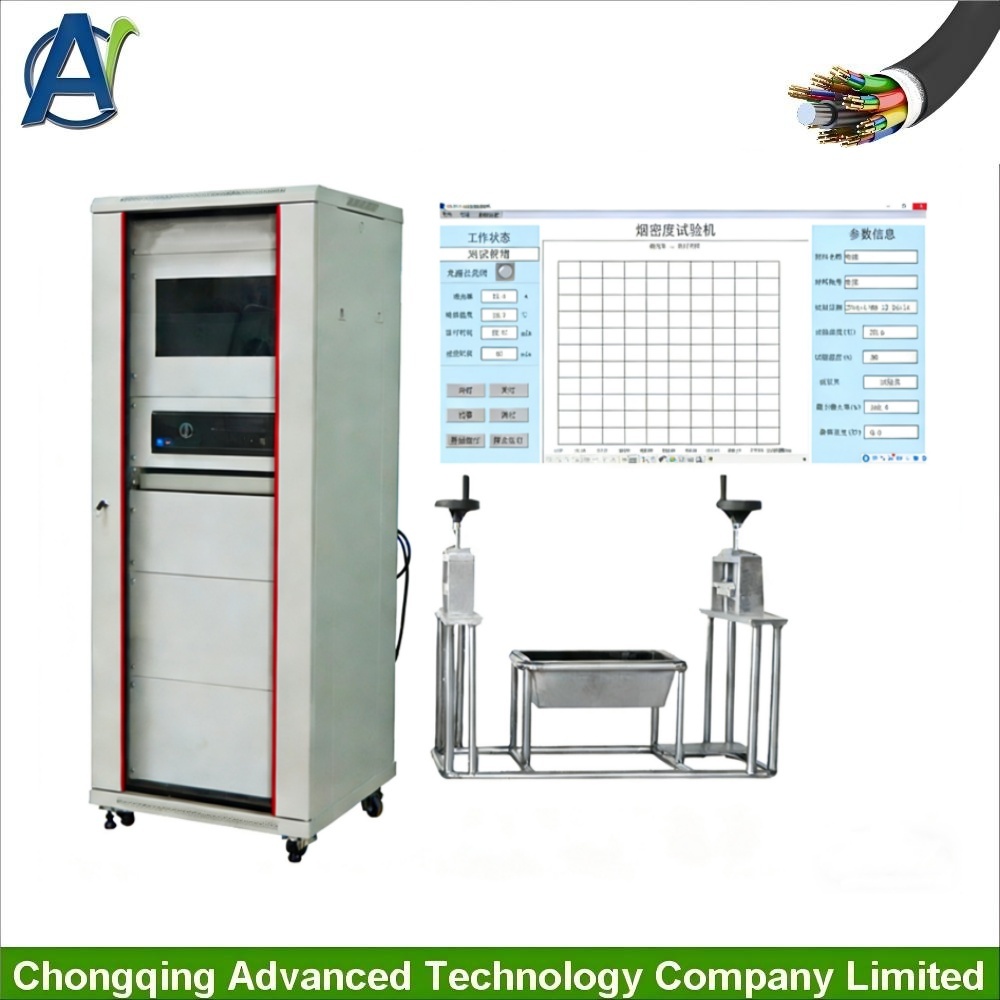

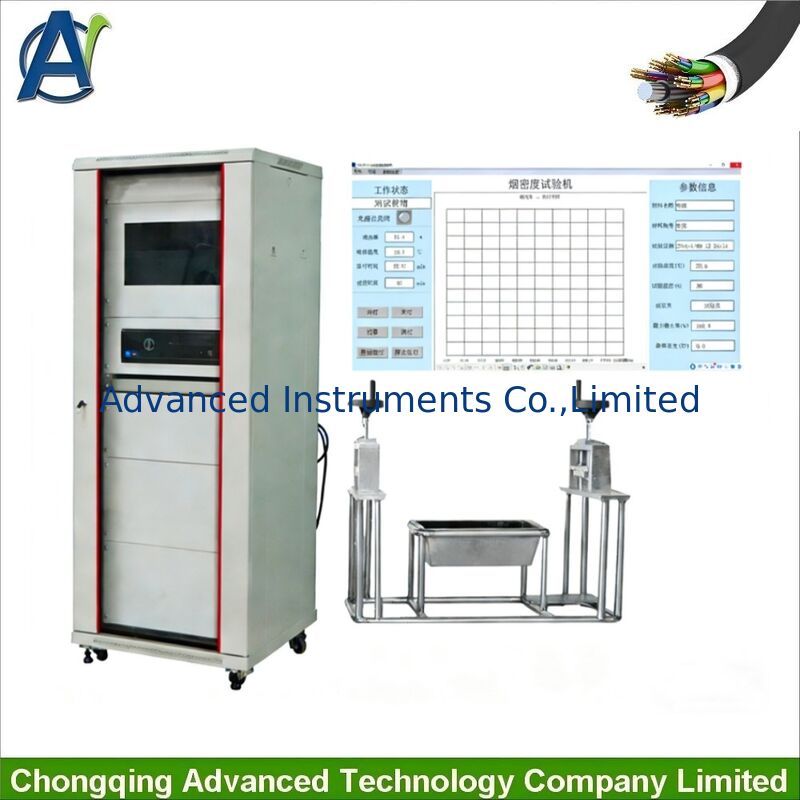

8.Testsoftware: Rauchdichte-DAQ-Testsoftware, optisches Pfadkalibrierungssystem, 0- und 100-%-Punktkalibrierung, Desktop-Computerbetrieb

9.Standardlüfter: Lüfterwellenhöhe 200 ~ 300 mm; Klingendurchmesser 300 ± 60 mm; Luftvolumen 7 ~ 15m³/min)

• Abmessungen des Schaltschranks: 600 mm (B) × 600 mm (T) × 1600 mm (H)
• Stromversorgung: Wechselstrom 220 V, 50/60 Hz, 1 A
• Abmessungen der Testkammer: 3m×3m×3m (vom Benutzer vorbereitet)
