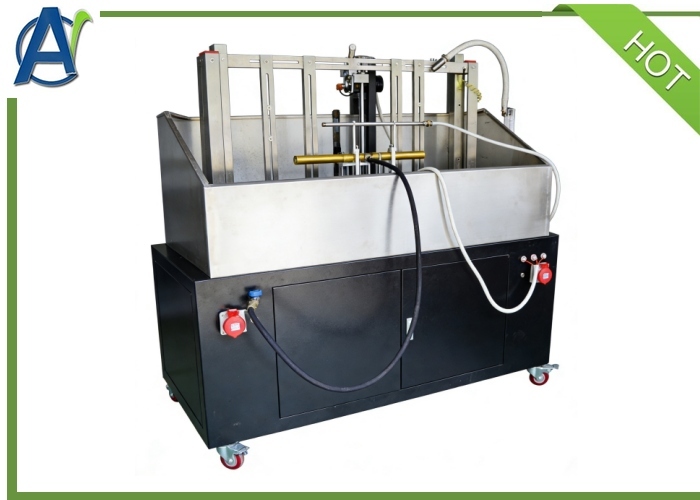

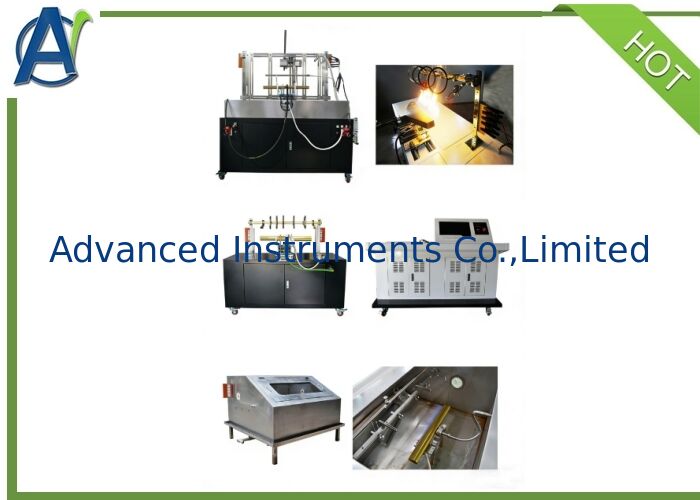

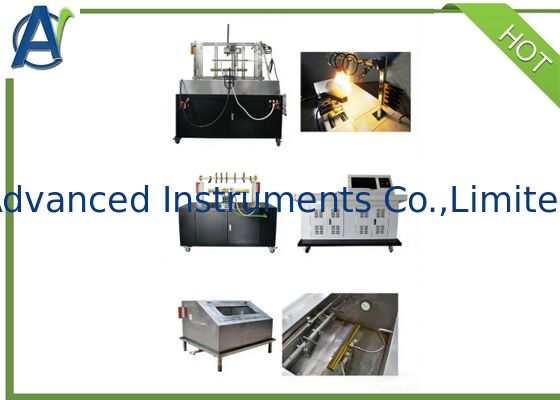

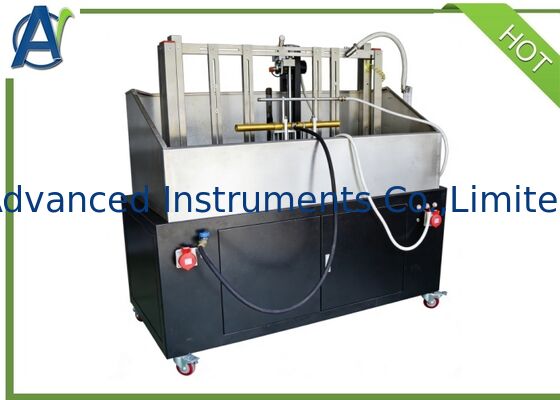

IEC 60331/EN 50200 Feuerbeständigkeit, mechanische Stoß- und Wassersprühprüfung für Kabel und Drähte

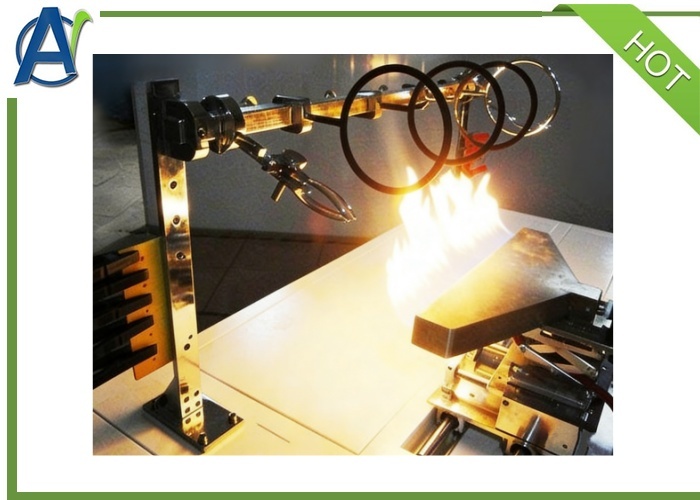

IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires
IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires
Grundlegende Informationen
Herkunftsort: China
Markenname: Advanced Instruments
Zertifizierung: BS 6387;IEC 60331;BS 8491;EN 50200
Modellnummer: AIC-52019BS
Min Bestellmenge: 1 Satz
Preis: $3000~$5000
Verpackung Informationen: Sperrholzkiste
Lieferzeit: 90 Tage
Zahlungsbedingungen: L/C,T/T,D/P
Versorgungsmaterial-Fähigkeit: 10 Sätze/Monat
Bestpreis Kontakt
Nach dem Service: Antwort in 12 Stunden und 12 Monaten Garantie: 1ganzes Jahr
Transportpaket: Sperrholzkiste Prüfstandard: BS 6387;IEC 60331;BS 8491;EN 50200
Gas: Propan, trockene Druckluft Anwendung: Prüfung von Kabeln und Leitungen
Farbe: Grau Betrieb: Automatisch
Stromversorgung: AC380V, 50/60Hz, 30A Spezifikation: 1500 mm × 700 mm × 1200 mm (Testhalterungsgröße)
Funktion: Feuerwiderstands-, Stoß- und Wassersprühtester für Kabel Flammentemperatur testen: 950 ± 40 °C
Prüfspannung: 100 ~ 1000 V
Hervorheben:

IEC 60331; EN 50200

,

BS 6387; BS 8491

,

Mechanische Vibrationen und Feuerbeständigkeit

Allgemeine Einführung
1.1 Produktbeschreibung

Die Struktur und Leistung der Verbrennungsprüfmaschine umfasst eine Brandcharakteristikprüfung,Wasser- und Brandfestigkeitsprüfung sowie mechanische Vibrations- und BrandfestigkeitsprüfungDieses Gerät verwendet eine Computersoftware zur Steuerung und Überwachung des Prüfprozesses von Strom, Spannung und Gasfluss. Die Testergebnisse der Kurve können gedruckt werden.Es eignet sich für mineralisch isolierte Kabel mit einer Nennspannung von nicht mehr als 0.6 ~ 1Kv und kann den Stromkreis unter Flammenbedingungen lange intakt halten. In the national standard fire-resistant based on the addition of the British fire-resistant cable standard BS6387"in the case of fire to keep the circuit intact cable performance requirements specification".

1.2 Verwandte Normen

  • BS 6387-2013
  • IEC 60331-(1,2,11,21,2325):2018
  • BS 8491-2008
  • Einheitliche Prüfverfahren

IEC 60331/EN 50200 Feuerbeständigkeit, mechanische Stoß- und Wassersprühprüfung für Kabel und Drähte 0

Technische Parameter

1. BS Feuerbeständigkeitstest
1.1 Kabelstützsystem

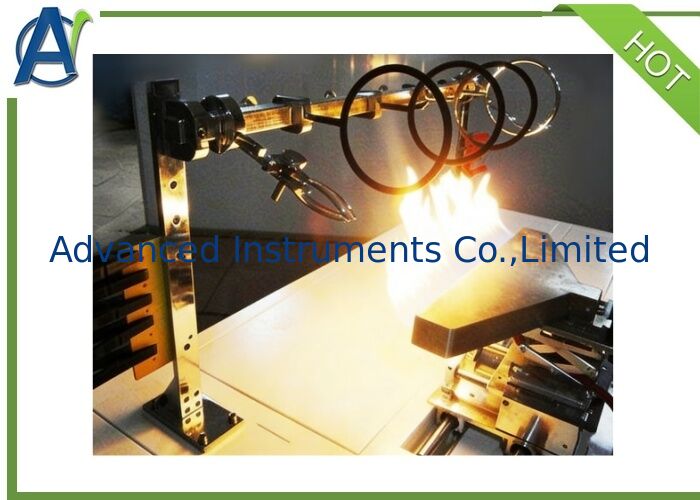

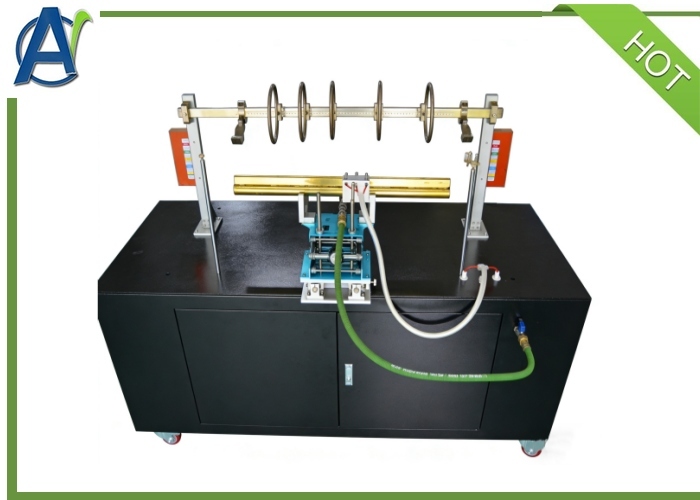

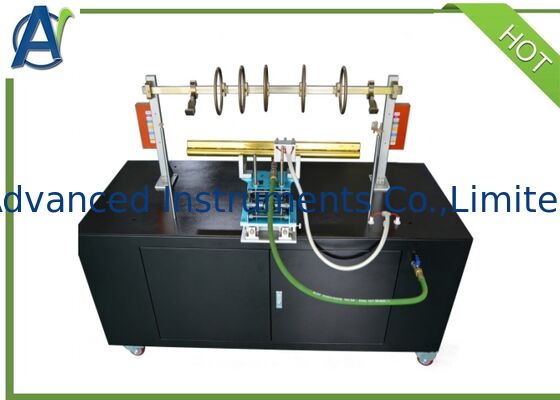

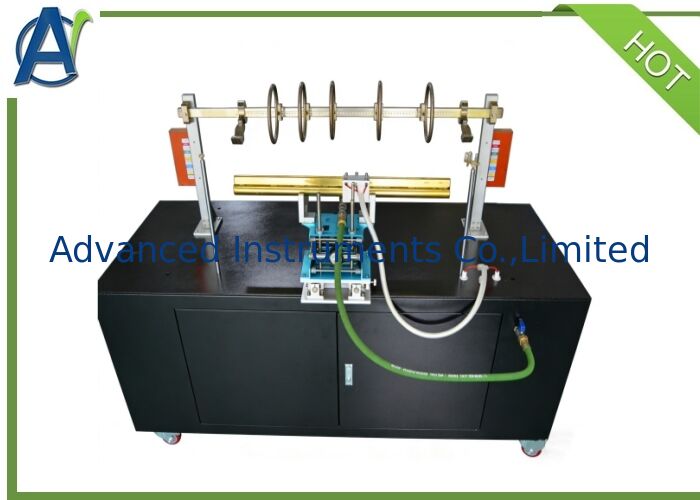

Das Kabel wird durch eine Klemme horizontal an einem Ende der Kabelschicht befestigt. Der mittlere Teil des Kabels wird durch zwei Metallringe befestigt (mit einem Abstand von 300 mm),die an die anderen Metallteile des Geräts geerdet sind- für nicht geschützte Kabel mit einem Durchmesser von weniger als 10 mm oder für andere Kabel, die sich während der Prüfung erheblich verschoben haben, sind drei zusätzliche Metallringe erforderlich,mit einer Länge von etwa 150 mm vom Originalring befestigt.
1.2 Dauerdetektionsvorrichtung
Während der Prüfung darf der Strom durch alle Kerne des Kabels gehen.ein dreiphasiger, mit einem Stern verbundener Transformator mit ausreichender Kapazität, um den maximal zulässigen Leckstrom von 2 A bei der Prüfspannung zu halten,An jedem Kerndraht am anderen Ende des Kabels wird eine Last angeschlossen, und bei der Nennspannung des Kabels wird ein Strom von nahezu 0,25A geladen.
1.3 BS-Standardwärmequelle: gemäß AGF-1857B, Brenner mit einer Düselänge von 610 mm
1.4 GB Standardwärmequelle: nach AGF-1857B, Düsenlänge von 500 mm Brenner
1.5 Temperaturmessung: Panzerthermometer mit einem Durchmesser von 1,5 mm, in der Nähe des Lufteinlaufs, 75 mm über dem Brenner, parallel zum Brenner.1.6 Prüfflammtemperatur: 950 + 40 °C
1.7 Muster: Das Muster ist ein Teil des fertigen Erzeugnisses mit einer Länge von mindestens 1200 mm, wobei an jedem Ende 100 mm Umhüllung und Abdeckung entfernt sind.Die Drähte an beiden Enden des Kabels sind entsprechend der elektrischen Verbindung zu verbinden..
1.8 Prüfspannung: 100~1000V einstellbar
1.8 Prüfstrom: 100 bis 260 mA einstellbar

2.Mechanische Schwingungsbeständigkeit und Feuerbeständigkeit

2.1 BS Feuerbeständig
Die Wand besteht aus hitzebeständigem und flammhemmendem Material und ist auf zwei horizontalen Stahlbalken befestigt, einer am oberen und der andere am unteren Teil der Platte.Dieses Brett ist ungefähr 900 mm lang.Der Gesamtgewicht der Wand (d. h. der Platte mit Stützrahmen) beträgt 10 + 0,5 kg. Jeder Stahlbalken ist ein quadratisches Stahlrohr mit einer Länge von etwa 1 m und 25 mm.Wenn das Unterlagenmaterial erforderlich istDer oberste Stahlbalken muss an der Platte befestigt werden, so daß seine Oberfläche mit dem oberen Rand der Platte zusammenfällt.Jeder Stahlbalken und jede Stahlplatte haben am äußeren Rand ein horizontales LochDie Wände sind durch vier Gummibuschen an den Rahmen gebunden.mit einem Durchmesser von etwa 32 mm und einer Dicke von 20 mm.2.2 GB feuerfest
2.2.1EC60331-1
Probe mit einem Außendurchmesser von mehr als 20 mm Kabel, Aufprallleiterrahmen besteht aus einem Stahlrahmen,Der Leiterrahmen an den beiden Mitteln der vertikalen Stahlkomponenten kann nach links und rechts eingestellt werden., die Länge des Prüfleiterrahmens 1200 + 100 mm, die Höhe 600 + 50 mm, die Gesamtmasse des Prüfleiterrahmens für 24 + 1 kg (nationale Norm für 18 + 1 kg).
2.3 Wärmequelle: Brenner gemäß AGF-1857B, Düsenlänge 500 mm
2.4 Temperaturmessung: ein Panzerthermometer mit einem Durchmesser von 1,5 mm, das Thermometer durch die Wand zieht und ein Ende des Thermometers 8 mm bis 10 mm von der Wand entfernt hält.Die Temperatur wird nach folgendem Verfahren gemessen:: An einem Ende der Kohlenstoffstahlstange mit einem Durchmesser von 3 mm + 5%, einer Breite von 300 mm, binden Sie ein Thermometer an, damit es die Temperatur der Stange messen kann.Halten Sie es 40 mm bis 50 mm weit weg von der BerühmtheitWenn die Flammtemperatur 950°C erreicht, erreicht die Temperatur der Stahlstange 400°C in 10 bis 20 Sekunden, wenn die Flammtemperatur 650°C erreicht, erreicht die Stahlstange 400°C in 20 bis 40 Sekunden.
2.5 Prüfflammtemperatur: 950 + 40 °C.
2.6 Vibrationsvorrichtung: aus einer Stahlstange mit niedrigem Kohlenstoffgehalt (Durchmesser 25 mm + 5%, Länge 600 mm + 5%) besteht.Eine Achse teilt es in zwei Teile, 200 mm und 400 mm, wobei der längere Teil auf die Wand gerichtet ist.2.6 Prüfspannung: 100 bis 1000 V einstellbar.
2.7 Prüfstrom: 100 bis 260 mA einstellbar

3.BS Wasser- und Feuerfestigkeitsprüfung

3.1 Wärmequelle: gemäß AGF-1857B ein Brenner mit einer Düsenlänge von 500 mm.3.2 Temperaturmessung: Unter die Oberfläche des Kabels legen Sie ein Panzerthermometer mit einem Durchmesser von 1,5 mm3.3 Prüfflammtemperatur: 650 °C +40 °C
3.4 Wassersprühen: eine auf einem Prüfstand befestigte Duschdüse, mitten im Brenner, Druck 250 bis 350 kPa, Sprühen von 0,25 bis 0,30 l/m3 Wasser um die Proben.Diese Rate-Messung erfordert eine Sammeltasse, sollte dieses Tray eine ausreichende Tiefe haben, um seine lange Achse parallel zur Achse des Kabels zu machen und in der Mitte platziert zu sein.
3.5 Probe: Die Probe ist größer als 1500 mm von den Fertigprodukten und wurde bei Umgebungstemperatur gebogen, die Umhüllungen und Beschichtungsschichten von jeweils 100 mm entfernt.Die Leitungen an den Enden des Kabels sind entsprechend den elektrischen Verbindungen und den Anweisungen der Hersteller zu handhaben (3)..6 Prüfspannung: 100 ~ 1000 V einstellbar
3.7 Prüfstrom: 100 bis 260 mA einstellbar
Technische Spezifikation
• Feuerbeständigkeitstesthalter: 1500 mm ((W) x 700 mm ((D) x 1200 mm ((H)
1500 mm ((W) x 800 mm ((D) x 1575 mm ((H)
• Größe der Kontrollkammer: 1580 mm ((W) x 825 mm ((D) x 1200 mm ((H)
•Wassertankgröße: 1270mm x 1200mm x 900mm
•Prüfkammer: (vom Kunden zur Verfügung gestellt)
•Luftquelle: Propan, trockene Druckluft (von dem Kunden zur Verfügung gestellt)
• Stromversorgung: dreiphasige Fünfdraht-AC380V 50/60Hz 30A.

IEC 60331/EN 50200 Feuerbeständigkeit, mechanische Stoß- und Wassersprühprüfung für Kabel und Drähte 1
Häufig gestellte Fragen
  1. Wie ist die Lieferzeit?
    Ungefähr 90 Tage.
  2. Wie sind Ihre Zahlungsbedingungen?
    30% im Voraus per T/T,70% im Voraus per T/T vor dem Versand.
  3. Was sind Ihre Garantiebedingungen?
    Die Garantie für alle Produkte beträgt 1 Jahr.Während dieser Zeit sind wir für alle von uns verursachten Fehler verantwortlich.Und wir können lebenslangen technischen Support anbieten.
  4. Können Sie eine Ausbildung anbieten?
    Wir bieten Schulungen in unserer Fabrik und Online-Schulungen kostenlos an. Wenn vor Ort Installation und Schulungen erforderlich sind, zahlen Sie bitte für Tickets, Unterkunft und Gehalt USD 280/Tag pro Person.
