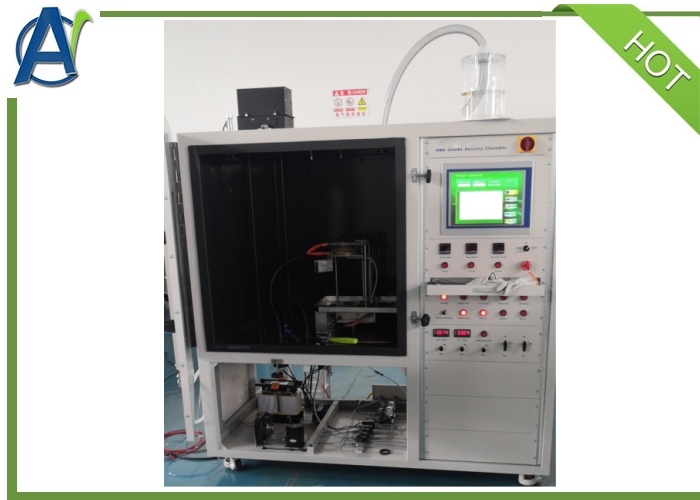

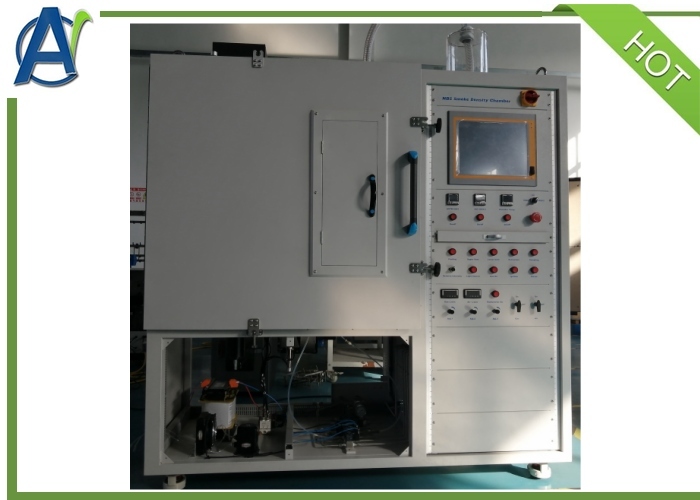

Nbs Rauchdichte Prüfkammer nach ISO5659-2 und ASTM E662

Die Prüfmethode der NBS Rauchdichtekammer leitet sich vom National Institute of Standards and Technology NIST (Vorgänger der NBS) in den Vereinigten Staaten ab und wurde in vielen Prüffeldern gefördert und angewendet. Diese Prüfmethode kann zur Bestimmung des Rauchdichtepegels von Kunststoffprodukten, nichtmetallischen Materialien im Schienenverkehr, nichtmetallischen Materialien in Schiffen, Draht- und Kabelprodukten usw. verwendet werden. Gemäß dieser Prüfmethode sind die allgemein anwendbaren Normen ASTM E662, ISO 5659-2 und die NES 711 Rauchdichteprüfmethode in nationalen Normen. Diese Prüfnorm liefert genauere Prüfergebnisse als die frühere Methode des Rauchdichteprüfgeräts für Baumaterialien. Gleichzeitig verwendet der optische Sensor eine präzisere Photovervielfacherröhre, die subtile Änderungen des Rauchgehalts in der Kammer erfassen kann; Wenn andere Prüfgeräte ausgewählt werden, wie z. B. das Delge-Gasdetektionsrohr, kann die Rauchtoxizitätsprüfung nach Luftfahrtstandards durchgeführt werden, und es kann mit der FTIR-Fourier-Infrarot-Transformationsausrüstung verbunden werden, um eine qualitative und quantitative Analyse des Rauchgehalts abzuschließen.

Anwendbare Industrien: Schienenverkehr, Luftfahrtmaterialien, Schiffsmaterialien, Kabel und Drähte und andere Bereiche

ASTM E662: Standardprüfverfahren für die spezifische optische Dichte von Rauch, der von festen Materialien erzeugt wird;

BS 6401: Britische Standardmethode zur Messung der spezifischen optischen Dichte von Rauch, der von Materialien erzeugt wird, im Labor;

NFX 70-100: zur Bewertung der F-Klassifizierung (Rauchdichte und Toxizität);

UL 2556: Prüfverfahren für Kabel und Drähte (für Rauchemission);

ISO 5659-2: Kunststoffe - Raucherzeugung - Teil 2: Bestimmung der optischen Dichte durch eine Einzelkammerprüfung;

NES 711: Bestimmung des Rauchindexes der Verbrennungsprodukte von kleinen Proben von Materialien;

GBJ 1916: Allgemeine Spezifikation für raucharme Kabel und flexible Drähte für den Einsatz an Bord von Schiffen (Abschnitt Rauchdichteprüfung)

HB 6577: Prüfverfahren für Rauchdichte von nichtmetallischen Materialien in Innenräumen von Zivilflugzeugkabinen;

EN 45545-2+A1:2022

BS EN 1021

IMO FTPC Teil 2

DIN 5510-2

NFPA 258

ASTM F814

1. Die Innenabmessungen der Rauchdichtekammer betragen 914 mm x 914 mm x 610 mm, und sowohl die Innen- als auch die Außenwände sind mit einer PTFE-Beschichtung behandelt, die der Erosion stark korrosiver Gase widersteht und die Lebensdauer der Kammer erheblich verlängert;
2. Die Kammer verfügt über ein vollständig zu öffnendes Türdesign, das dem Benutzer die Reinigung des Inneren der Prüfkammer erleichtert. Beim Austausch verschiedener Standard-Prüfzubehörteile kann auch die Effizienz erheblich gesteigert werden;
3. Installieren Sie zusätzliche Heizgeräte an der Außenwand des Prüfkammerabteils und stellen Sie die Temperatur im Inneren der Kammer gemäß den unterschiedlichen Standardanforderungen ein;
4. Installieren Sie eine explosionsgeschützte Aluminiumfolienvorrichtung im Inneren der Kammer, die das persönliche Risiko des Prüfpersonals im Falle von Unfällen reduzieren kann;
5. An der Oberseite der Kammer befindet sich ein Druckentlastungsanschluss, der mit einer Druckregelkapazitätsflasche verbunden ist und den Innendruck der Kammer einstellen kann;
6. Sowohl die Ober- als auch die Unterseite der Kammer sind mit automatischen beweglichen Zylindern zum Ansaugen und Ausstoßen von Rauch ausgestattet;

7. Die Rauchkammer ist mit einer ASTM E662 Strahlungsofen-Vorrichtung ausgestattet, die eine thermische Strahlung von 25 kW/m² liefern kann;

8. Die Rauchkammer verfügt über einen ASTM E662 Standard-Sechs-Kopf-Brenner, der in Verbindung mit einem Strahlungsofen für Flammenverbrennungsprüfungen verwendet werden kann;
9. Stellen Sie einen luftgekühlten Kupferplattenkalorimeter bereit, der seine Oberflächentemperatur während der Prüfung durch Rückkühlung einstellen kann;
10. Die Rauchdichtekammer ist mit einer ISO 5659-2/GB/T8323 Strahlungskegel-Vorrichtung ausgestattet, die eine thermische Strahlung von 50 kW/m² liefern kann;
11. Stellen Sie ISO 5659-2/GB/T8323 Standard-Offenflammenbrenner bereit, die für Flammenverbrennungsprüfungen mit einem Strahlungskegel verwendet werden können;
12. Stellen Sie einen SB wassergekühlten Wärmestrommesser mit begleitendem Standard-Messzertifikat bereit;
13. Es kann mit einer selbstzirkulierenden Kühlwasserquelle ausgestattet werden, ohne dass eine externe Kühlwasserquelle erforderlich ist, was für den Benutzer bequem ist;
14. Die optische Rauchkammer ist mit einer Wägevorrichtung ausgestattet, die MOD-Rauchdichteprüfungen und thermogravimetrische Materialprüfungen durchführen kann;
15. Der Sensor hat einen Bereich von 0-2000 g und eine Genauigkeit von 0,1 g;
16. Sie ist mit einem NES 711 Offenflammenbrenner und einem Mischlüfter (optional) ausgestattet;

17. Der Wechsel zwischen dem Strahlungsofen und dem Strahlungskegel erfolgt über Luftfahrtsteckverbinder – Benutzer stecken einfach ein oder ziehen sie ab, um Prüfgeräte für verschiedene Normen zu wechseln.

18. Eine optische Dunkelkammer ist oben auf der Kammer montiert. Der Lichtempfänger ist eine Seitenfenster-Photovervielfacherröhre mit S-4 spektraler Empfindlichkeit, die eine Lichtdurchlässigkeitsgenauigkeit von bis zu 0,0001 % erreicht.

19. Je nach Rauchdichteumgebung schaltet das Instrument automatisch zwischen drei Bereichen um: Klar, Filter und Dunkel.

20. Ein ND2-Neutralfilter ist in der Dunkelkammer installiert, der die Selbstkalibrierung durch den Benutzer erleichtert und auch während der Prüfung automatisch zugeschaltet werden kann.

21. Eine Glühlampenlichtquelle befindet sich im unteren Teil der Kammer und liefert einen gleichmäßigen Lichtpunkt.

22. Die Rauchdichteprüfkammer verfügt über ein integriertes Design mit einem Touchscreen-PC. Benutzer können die Testsoftware bedienen, wobei der gesamte Testprozess vom Computer eingerichtet und gesteuert wird.

23. Ein integrierter Drucker ist vorhanden. Nach Abschluss des Tests können Benutzer den Testbericht über die Testsoftware ausdrucken.

IV. Spezifikation

Schlüsselkonfigurationen

PC: 17" Touchscreen-Panel
Ofen: erzeugt feste Kalorien von 25 kW/m²
Kegel: kann 10 ~ 70 kW/m² variable Wärmestrahlung erzeugen, und diese Wärmestrahlung wird mit einem Schmidt-Boelter-Sensortyp-Wärmestrommesser gemessen

Elektrische Anforderungen:

Stromversorgung: 220 V AC, 60 Hz, 15 A

Umweltanforderungen:

Nur für den Innenbereich
Höhe: bis zu 2000 m
Umgebungstemperatur: 13–30 °C (56–86 °F)
Relative Luftfeuchtigkeit: 25–75 %
Lagertemperatur: 10–43 °C (50–110 °F)
Lager-Relative Luftfeuchtigkeit: 20–80 %
Installationskategorie: II
Verschmutzungsgrad: 2

Gasversorgungsanforderungen:

Druckluft: Mindestversorgungsdruck 0,5 MPa, M6-Schnellkupplung
Propangas: Mindestversorgungsdruck 0,5 MPa, explosionsgeschützter Gasschlauch mit M6-Innendurchmesser
