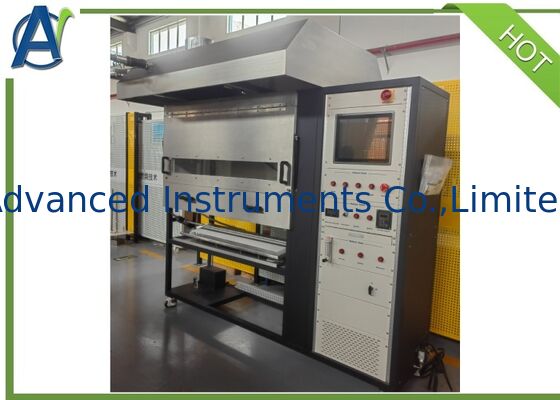

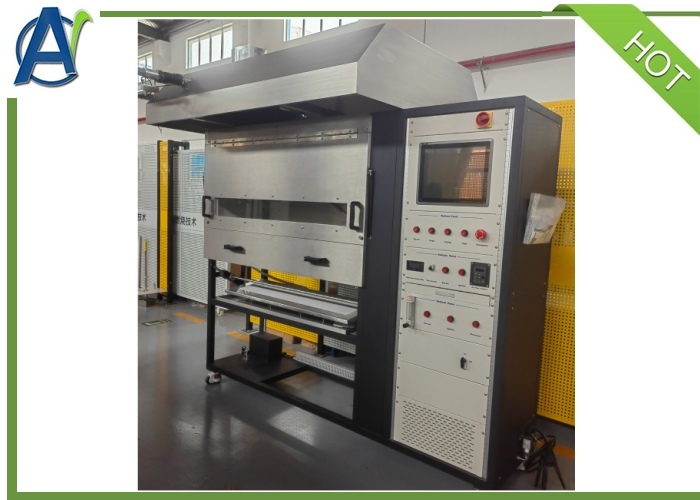

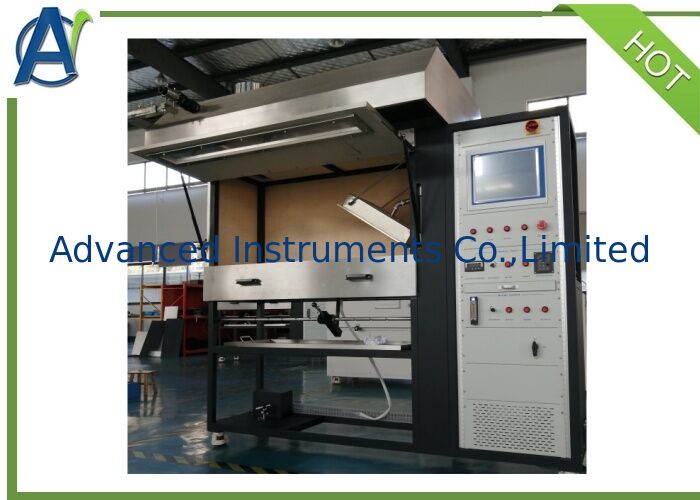

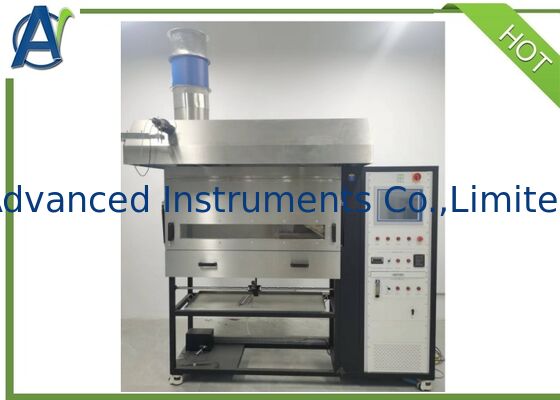

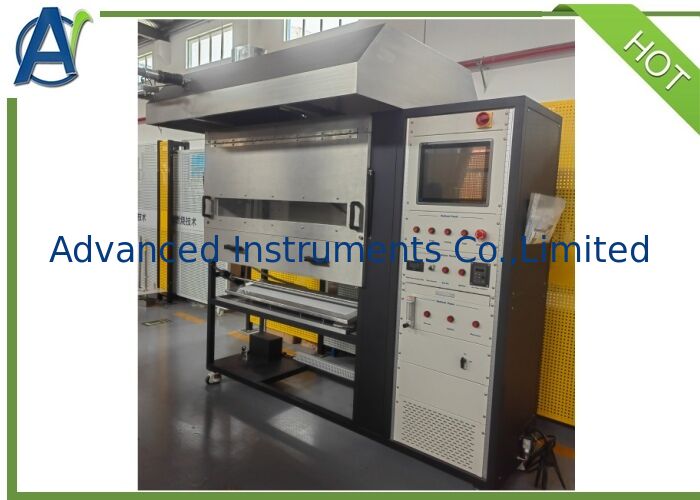

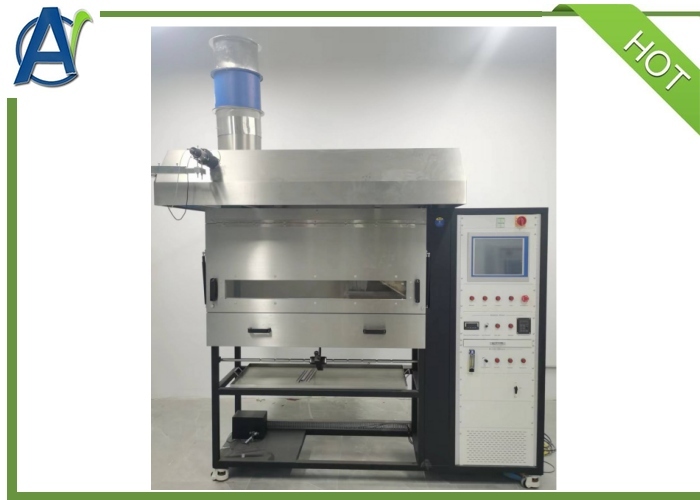

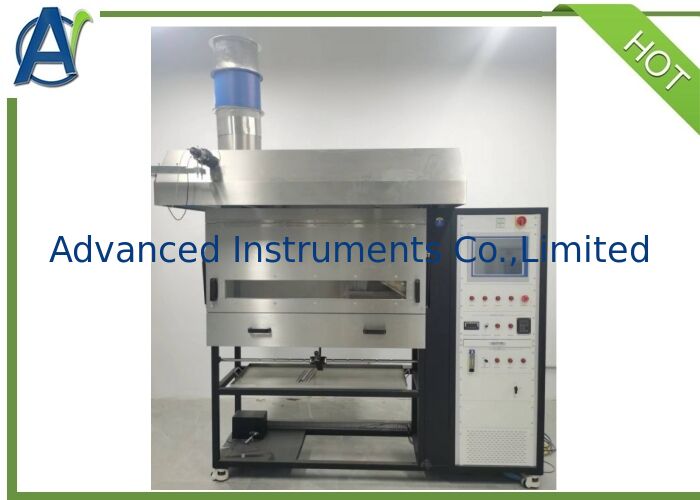

Bodenstrahlungsplattenprüfgerät, ISO9239-1 ASTM E648 ASTM E970 Prüfgerät für kritische Strahlungsflussdichte

Der Prüfstand für Bodenbeläge mit Strahlungspanels wird zur Messung des kritischen Strahlungsflusses von Bodenbelägen verwendet. Kritischer Strahlungsfluss bezieht sich auf die einfallende Wärme pro Flächeneinheit. Ein höherer Wert der einfallenden Wärme bedeutet, dass das Material mehr Wärme zum Entzünden benötigt, was auf eine bessere Stabilität und ein geringeres Entzündungsrisiko hinweist.

Diese Prüfeinrichtung ist mit einer thermischen Strahlungsquelle und einem T-förmigen Brenner ausgestattet. Je weiter die Prüfprobe von der Strahlungsquelle entfernt platziert wird, desto geringer ist der auf ihrer Oberfläche empfangene thermische Strahlungsfluss. Die Probe wird durch den T-förmigen Brenner entzündet. Nach dem Erlöschen der Flamme wird die Schadensdistanz der Probe gemessen, und der entsprechende Wert des thermischen Strahlungsflusses ist der kritische Strahlungsfluss.

Anwendbare Branchen: Schienenverkehr, Baustoffe und andere Bereiche

ISO 9239-1: Brandverhalten von Bodenbelägen – Teil 1: Brandverhalten von Bodenbelägen, geprüft mit Wärmestrahlung
ASTM E 648: Kritischer Strahlungsfluss von Bodenbelägen – Standardprüfung – Beschichtungssysteme verwenden Wärmestrahlungsenergie;
ASTM E 970: Prüfung des kritischen Strahlungsflusses von Isolierbodenbelägen mit einer Wärmestrahlungsquelle
mit Wärmestrahlungsenergie.
NFPA 253: Standard-Prüfverfahren für kritischen Strahlungsfluss von Plattenauflage-Systemen unter Verwendung von Wärmestrahlungsenergie

1. Die Prüfkammer aus Edelstahl verfügt über eine frontseitige Tür für eine einfache Reinigung der Innenwand.
2. Die Innenwand der Kammer ist mit Kalziumsilikatplatten ausgekleidet, die hochtemperaturbeständig und korrosionsbeständig sind.
3. Über der Verbrennungsprüfkammer ist eine Raughaube aus Edelstahl installiert.
4. Ein 300*450mm großes poröses Keramik-Strahlungspanel ist in einem Winkel von 30 Grad montiert.
5. Ein T-förmiger poröser Brenner wird zur Einwirkung einer offenen Flamme auf die Probe mit Zylinderantrieb geliefert.
6. Das optische Wegsystem umfasst eine Glühlampe mit einer Farbtemperatur von 2900 ± 100 K und eine Silizium-Fotodiode als Lichtempfänger.
7. Vor der Silizium-Fotodiode ist eine Blende installiert, die vom Computer-Testprogramm automatisch geöffnet und geschlossen werden kann, um eine bequeme Kalibrierung zu ermöglichen.

8. Ein Rotameter wird zur Einstellung der Flammenhöhe des T-förmigen Brenners verwendet.

9. Ein Propan-Massendurchflussmesser regelt den Gasfluss des Strahlungspanels mit digitaler Anzeige.

10. Ein eingebläuter Lüfter sorgt für die Luftzufuhr, und das Testgas wird über einen Venturi-Mischer gemischt.
11. Ein Massendurchflussregler wird zur Einstellung des Zuluftstroms des Strahlungspanels verwendet.
12. SB wassergekühlter Wärmeflussmesser, Messbereich: 0-50 kW/m2, Genauigkeit des Wärmeflussmessers: <±2%, Reaktionszeit: 0,2 s. Ausgestattet mit einer tragbaren Kühlwasserquelle, kein externer Wasseranschluss erforderlich.
13. Der Wärmeflussmesser ist beweglich, um die Kalibrierung des Strahlungsflusses des Strahlungspanels zu erleichtern. Gleichzeitig kann die Testsoftware die Standardkurve des Strahlungsflusses generieren.
14. Ein Fußschalter ist ausgestattet. Benutzer können die Zeit der Flammenausbreitung erfassen, die der Entfernung der Flammenausbreitung entspricht, und diese wird automatisch vom Computer aufgezeichnet.
15. Ein Kamin-Thermoelement und ein Kammer-Thermoelement sind installiert, deren Messwerte auf der Computersoftware angezeigt werden.
16. Ein Infrarot-Radiometer ist ausgestattet, um die Temperatur des Strahlungspanels zu erfassen, und die Daten können auf der Computersoftware angezeigt werden.

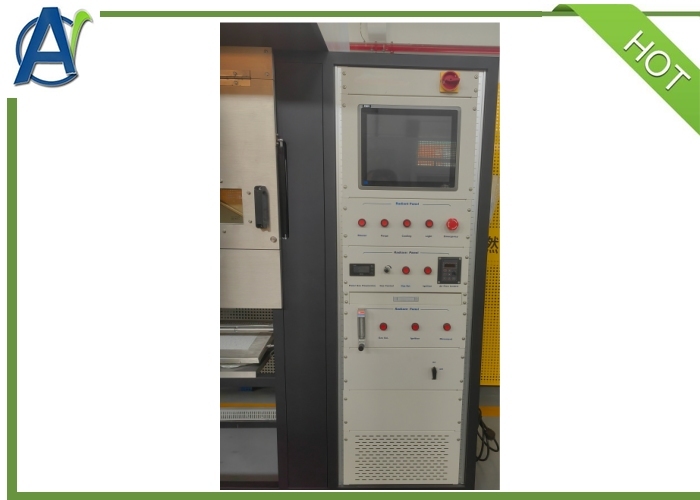

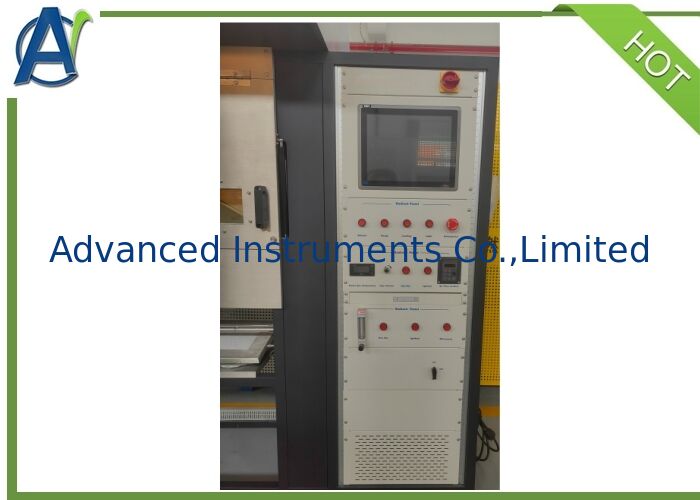

17. Ausgestattet mit einem 15-Zoll-Industrie-Touchscreen-Computer. Benutzer können den gesamten Verbrennungstestprozess über die Testsoftware überwachen.
18. Die Software kann testbezogene Daten anzeigen, einschließlich Strahlungsflusswert, Rauchdichtekurve, Transmissionskurve, Windgeschwindigkeit und andere Parameter.

IV. Spezifikation

Installationsabmessungen (mm)

Abmessungen der Prüfkammer: 1800(L) × 1500(B) × 2400(H)
Abmessungen des Schaltschranks: 600(L) × 1000(B) × 1800(H)

Installationsanforderungen:

1. Was ist die Lieferzeit?

   Ungefähr 60 Tage.

2. Was sind Ihre Zahlungsbedingungen?

   30% im Voraus per T/T, 70% vor Versand per T/T.

3. Was sind Ihre Garantiebedingungen?

   Die Garantie für alle Produkte beträgt 1 Jahr. Während dieser Zeit sind wir für alle von uns verursachten Mängel verantwortlich. Und wir können lebenslange technische Unterstützung leisten.

4. Können Sie Schulungen anbieten?

   Wir können kostenlose Schulungen in unserer Fabrik und Online-Schulungen anbieten. Wenn vor Ort Installation und Schulung erforderlich sind, zahlen Sie bitte für Tickets, Unterkunft und Gehalt von 280 USD/Tag für jede Person.
